Raumpatrouille Orion
6 Blätter aus Raumpatrouille Orion, gezeichnet aus einem 3D-Modell. Zum Lesen der Beschriftung das Blatt anklicken.
Text dieser Seite mit KI-Unterstützung erstellt. Verantwortlich: Christoph Reinhardt. Wie die Texte hier entstehen

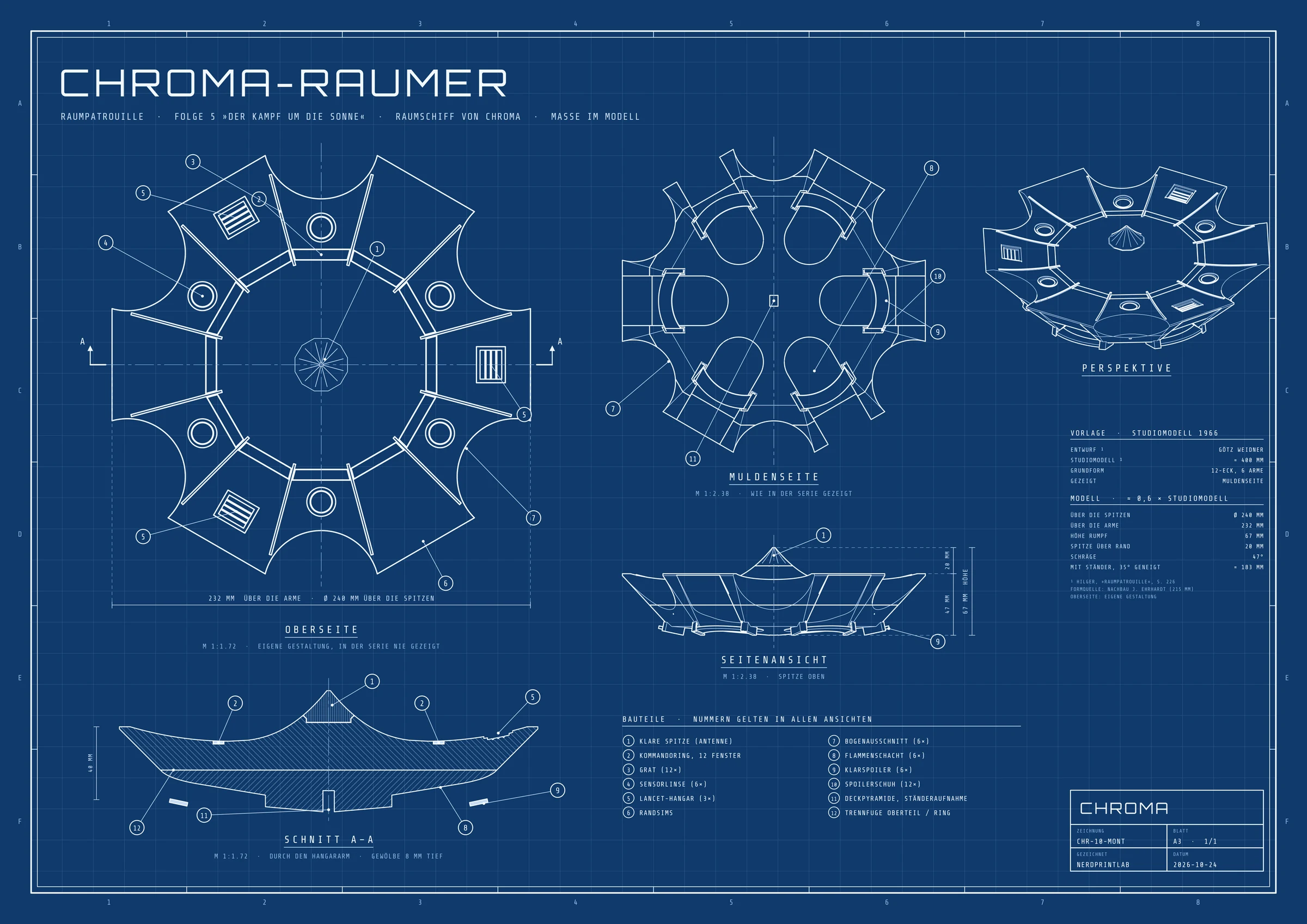

Chroma-Raumer
Raumschiff von Chroma, aus Folge 5 „Der Kampf um die Sonne“
- Über die Spitzen
- Ø 240 mm
- Über die Arme
- 232 mm
- Höhe Rumpf
- 67 mm
- Grundform
- 12-Eck, 6 Arme
- Massstab
- 1 : 1,72
- Gezeichnet
- 24.10.2026
Oberseite · Muldenseite · Seitenansicht · Perspektive · Schnitt A–A
Angaben zum Original nach Entwurf Götz Weidner, Studiomodell rund 400 mm (Hilger, „Raumpatrouille“, S. 226); Form nach dem Nachbau von J. Ehrhardt (215 mm); Oberseite eigene Gestaltung, die Masse oben sind am Modell genommen.
Zu diesem Bauplan gibt es noch kein Modell. Interesse melden

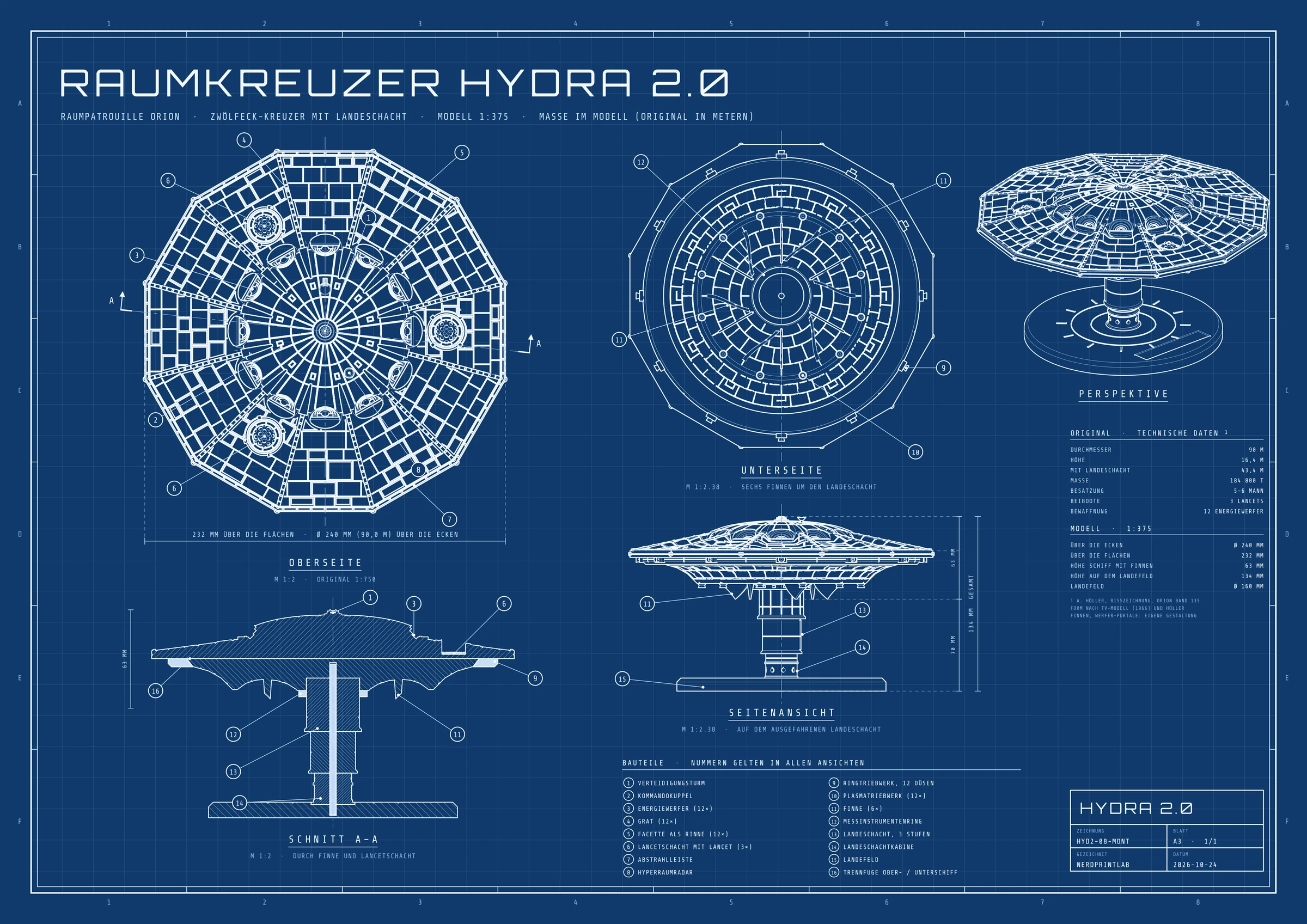

Raumkreuzer Hydra 2.0
Zwölfeck-Kreuzer mit Landeschacht
- Durchmesser
- 90 m
- Höhe
- 16,4 m
- Mit Landeschacht
- 43,4 m
- Masse
- 184 800 t
- Massstab
- 1 : 750
- Gezeichnet
- 24.10.2026
Oberseite · Unterseite · Seitenansicht · Perspektive · Schnitt A–A
Angaben zum Original nach André Höller, Risszeichnung, ORION Band 135; Form nach TV-Modell (1966) und Höller; Finnen und Werfer-Portale eigene Gestaltung.
Gezeichnet nach dem 3D-Modell „Raumpatrouille Orion_Lancet (nur die Mini-Lancets)“ von MikeRophone (Thingiverse 1447826), Lizenz CC BY 4.0.

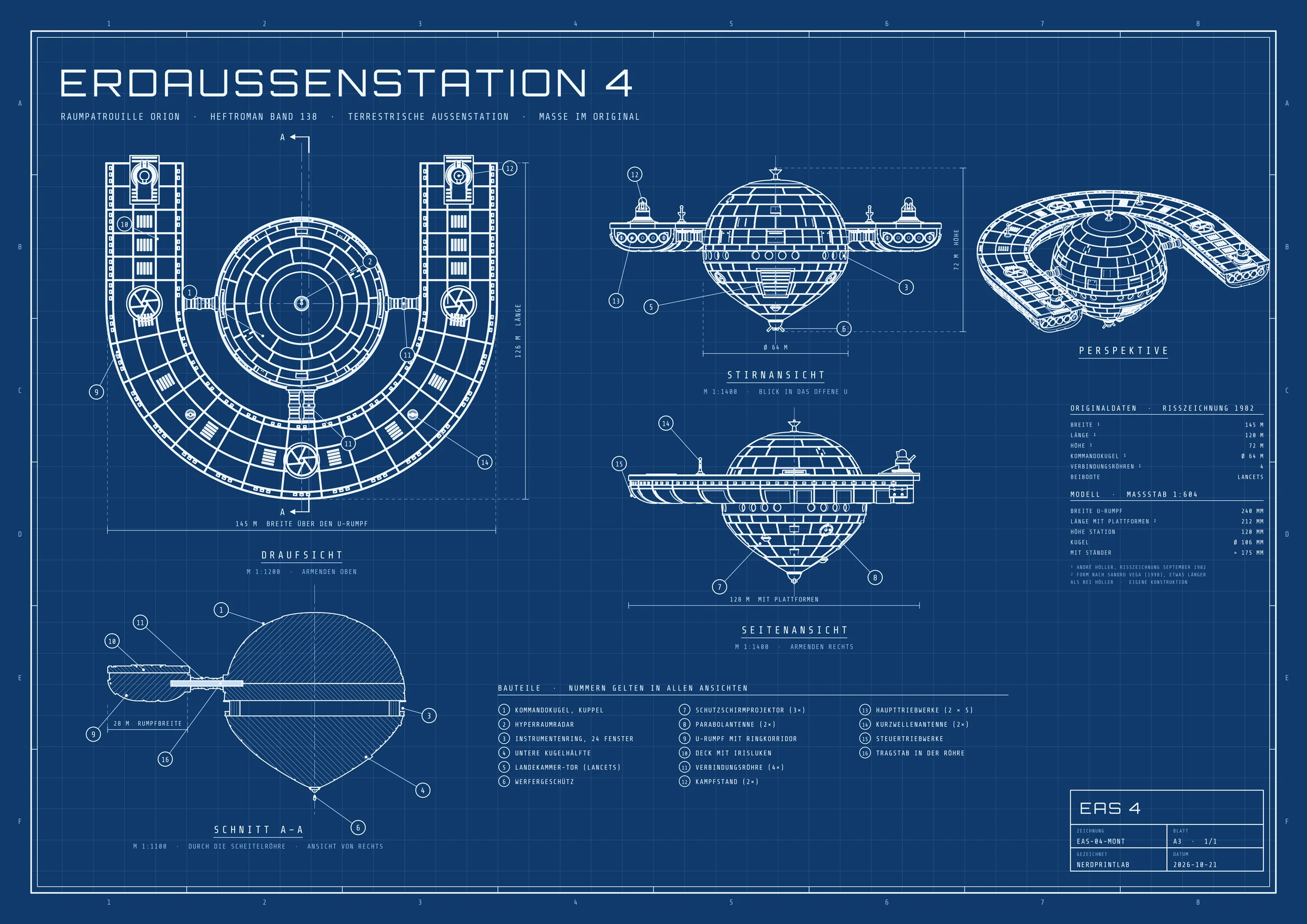

Erdaussenstation 4
Terrestrische Aussenstation, aus Heftroman Band 138
- Breite
- 145 m
- Länge
- 120 m
- Höhe
- 72 m
- Kommandokugel
- Ø 64 m
- Massstab
- 1 : 1200
- Gezeichnet
- 21.10.2026
Draufsicht · Stirnansicht · Seitenansicht · Perspektive · Schnitt A–A
Angaben zum Original nach André Höller, Risszeichnung September 1982; Form nach Sandro Vega (1998), etwas länger als bei Höller.

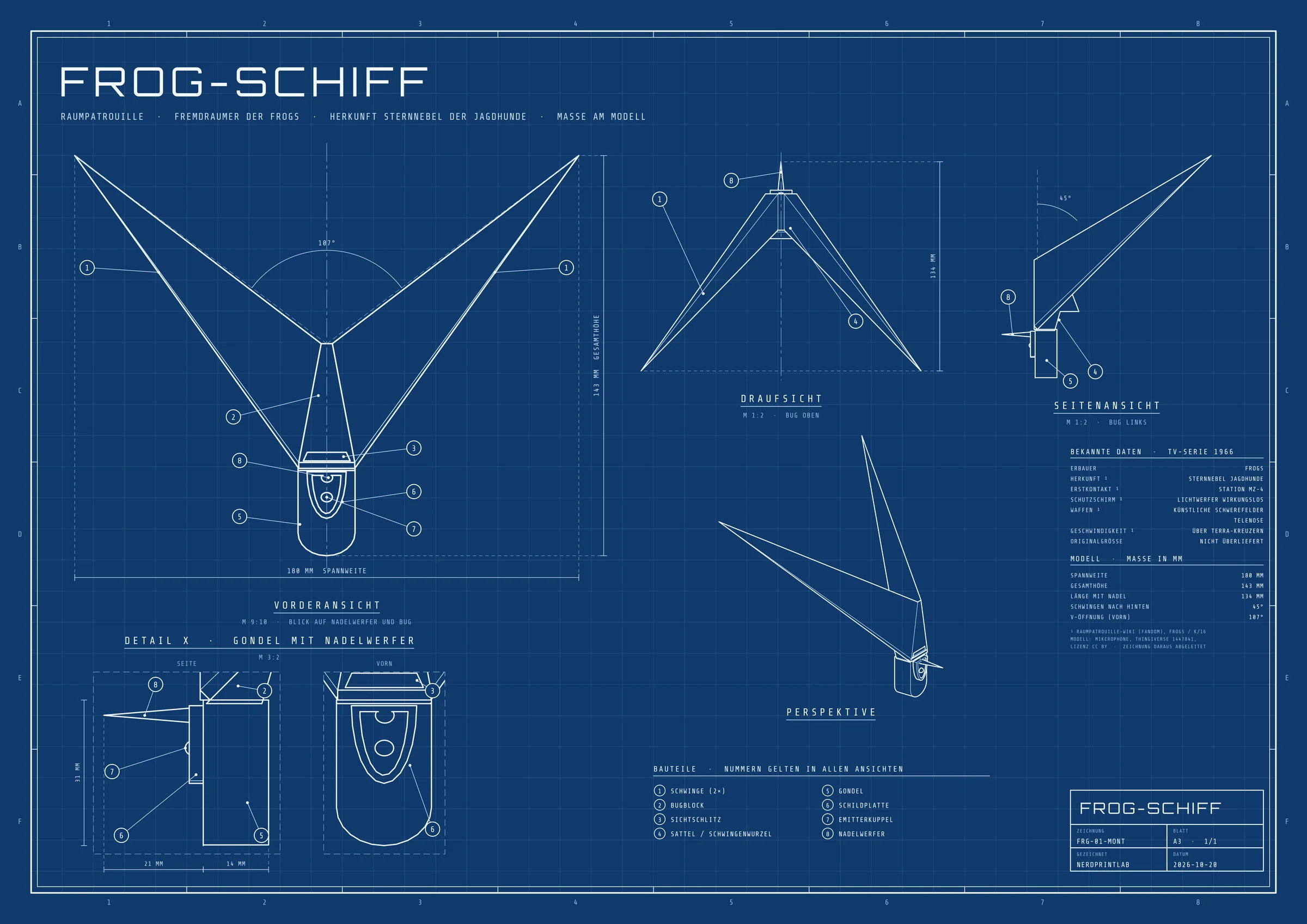

Frog-Schiff
Fremdraumer der Frogs, Herkunft Sternnebel der Jagdhunde
- Spannweite
- 180 mm
- Gesamthöhe
- 143 mm
- Länge mit Nadel
- 134 mm
- V-Öffnung vorn
- 107°
- Massstab
- 1 : 2
- Gezeichnet
- 20.10.2026
Vorderansicht · Draufsicht · Seitenansicht · Perspektive · Detail der Gondel
Angaben zum Original nach Raumpatrouille-Wiki (Fandom), Frogs / K/16 — eine Originalgrösse ist nicht überliefert, die Masse oben sind am Modell genommen.
Gezeichnet nach dem 3D-Modell „Raumpatrouille Orion_Frog Raumschiff“ von MikeRophone (Thingiverse 1447841), Lizenz CC BY 4.0.
Zu diesem Bauplan gibt es noch kein Modell. Interesse melden

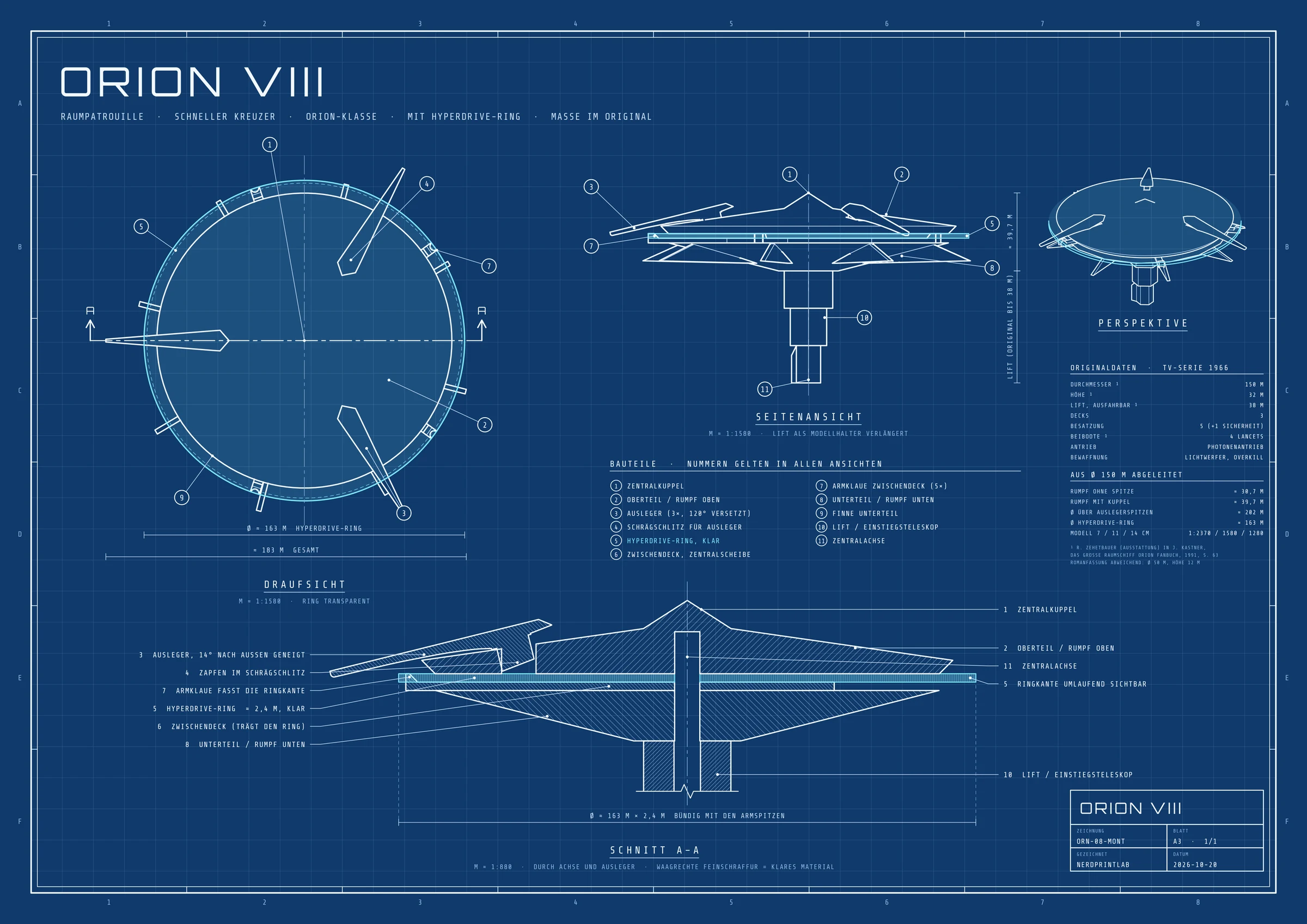

Orion VIII
Schneller Kreuzer der Orion-Klasse, mit Hyperdrive-Ring
- Durchmesser
- 150 m
- Höhe
- 32 m
- Decks
- 3
- Beiboote
- 4 Lancets
- Massstab
- 1 : 1580
- Gezeichnet
- 20.10.2026
Draufsicht · Seitenansicht · Perspektive · Schnitt A–A
Angaben zum Original nach R. Zehetbauer (Ausstattung) in J. Kastner, Das grosse Raumschiff Orion Fanbuch, 1991.

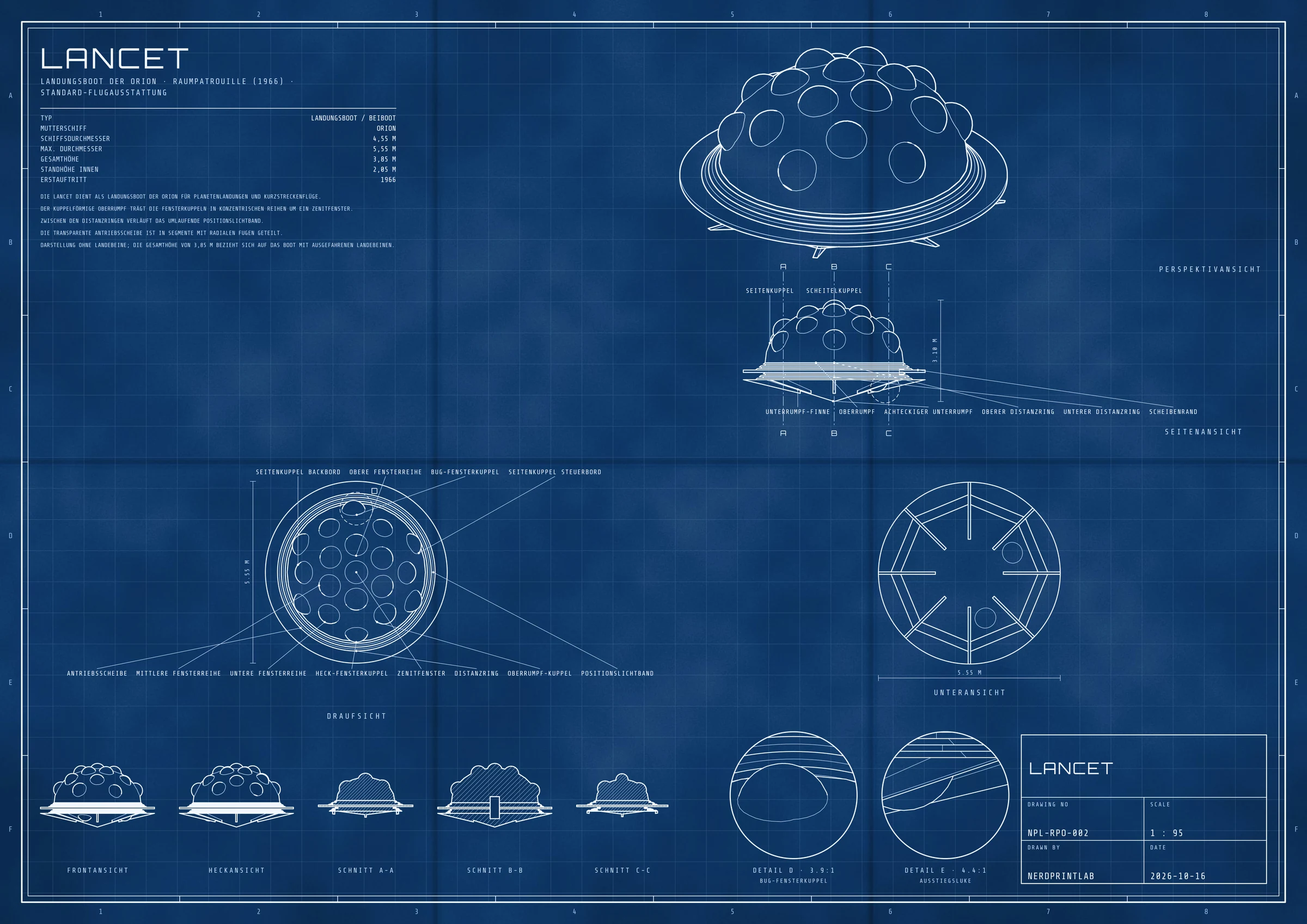

Lancet
Landungsboot der Orion
- Schiffsdurchmesser
- 4,55 m
- Max. Durchmesser
- 5,55 m
- Gesamthöhe
- 3,85 m
- Erstauftritt
- 1966
- Massstab
- 1 : 95
- Gezeichnet
- 16.10.2026
Perspektive · Seitenansicht · Draufsicht · Unteransicht · Front- und Heckansicht · drei Schnitte · zwei Details
Ansichten und Papier sind aus dem 3D-Modell gerechnet, kein Bild ist KI-generiert. Die Beschriftung ist mit KI-Unterstützung recherchiert. Wo das 3D-Modell nicht aus der Werkstatt stammt, steht sein Urheber am Blatt. Fan-Art, nicht lizenziert — die Namen gehören ihren Rechteinhabern.
